GPZ抗震盆式橡胶支座

　　GPZ(III)抗震盆式橡胶支座
　　GPZ (III)抗震盆式橡胶支座分类及技术性能
　　GPZ(III)抗震盆式橡胶支座系列设计适用于基本裂度为8度地区的桥梁使用。

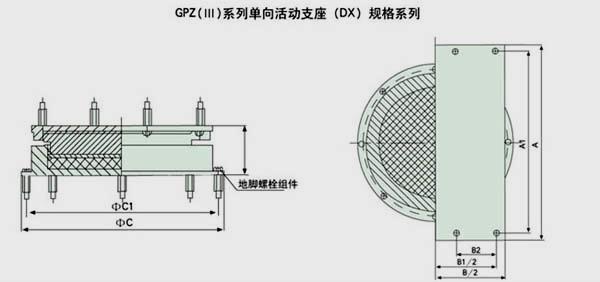

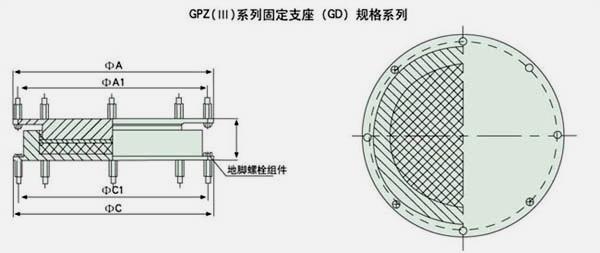

　　GPZ(III)公路桥梁抗震盆式橡胶支座按其使用时的位移能力分为二类，即：单向活动支座具有竖向转角功能和单一方向位移功能，代号DX；固定支座只具有竖向转角功能，代号GD。GPZ(III)系列公路桥梁抗震盆式橡胶支座的标记。

　　GPZ(Ⅲ)2.5DX　表示承载力2.5MN的GPZ(Ⅲ)型单向活动抗震盆式橡胶支座
　　GPZ(Ⅲ)1.25GD　表示承载力1.25MN的GPZ(Ⅲ)型固定抗震盆式橡胶支座
　　GPZ(Ⅲ)抗震盆式橡胶支座支座技术性能
　　a.支座设计承载力：0.8-60MN，共分31个规格；
　　b.支座的转角：0.02rad；
　　c.单向活动支座设计摩擦系数：抗震支座非地震时加硅脂润滑后，常温型支座设计摩擦系数 小取值为0.03，耐寒型支座设计摩擦系数 小取值为0.06；
　　d.支座水平力：抗震型固定支座各方向及抗震型单向活动支座非滑移方向（与导向块长度方向垂直）的水平力为支座设计承载力的20%。

　　GPZ (II)盆式橡胶支座的技术性能
　　1、竖向承载力
　　盆式橡胶支座系列的竖向承载力（即支座反力，单位MN ）分31 级，即0 .8 、1 、1.25 、1.5 、2 、2.5、3 、3 .5 、4 、5 、6 、7 、8 、9 、10 、12.5 、15 、17.5 、20 、22.5 、25 、27.5 、30、32.5 、35 、37.5 、40 、45 、50 、55 、55和60 。在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2 % ，盆环上口径向变形不大于盆环外径的0.5 ％。，支座残余变形不超过总变形量的5 ％。
　　2 、水平承载力
　　盆式橡胶支座系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的1O％。抗震型支座水平承载力不小于支座竖向承载力的20 ％。
　　3 、转角
　　支座转动度不小于0.O2rad 。
　　4 、摩阻系数
　　加5201硅脂润滑后，常温型活动支座设计摩阻系数 小取0.03 。加5201硅脂润滑后，耐寒型活动支座设计摩阻系数 小取0.06 。
　　5 、位移
　　活动支座位移量超过规格系列表1、表2 中的规定时，可按实际需要适当加大位移量。
